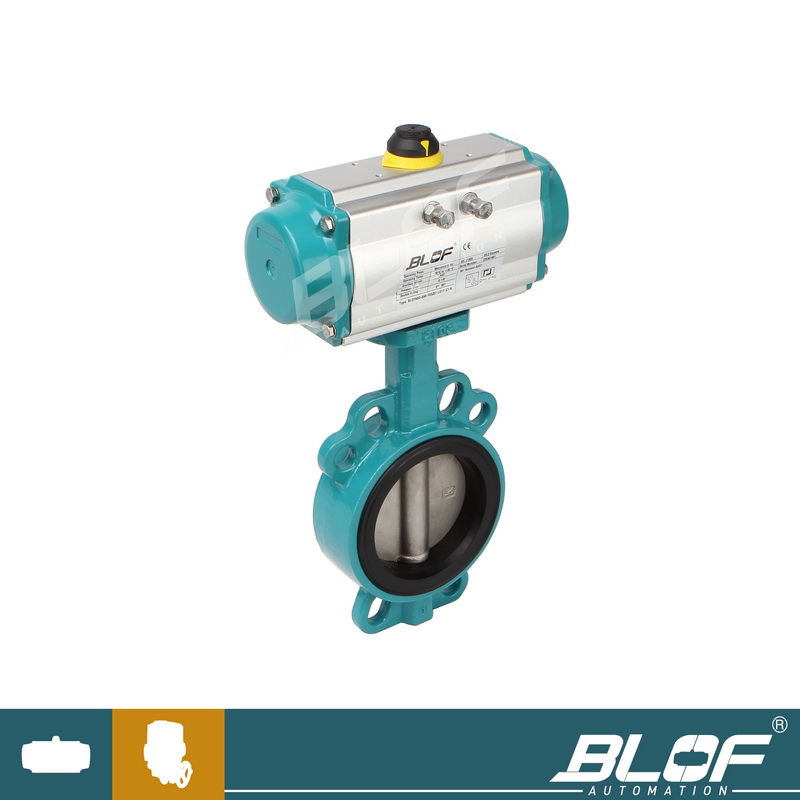

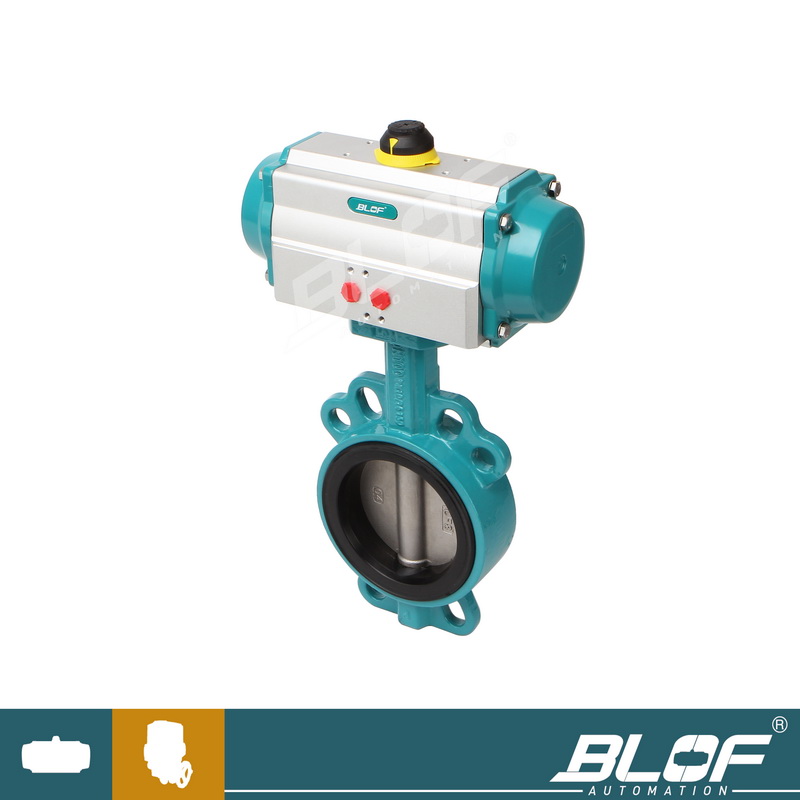

气动软密封蝶阀 技术参数
公称通径DN(mm) DN50～1000mm 公称压力(MPa) PN1.0、1.6、2.5MPa 阀体形式 直通铸造阀体 连接形式 法兰式、对夹式 阀芯形式 蝶板式 密封填料 柔性石墨、聚四氟乙烯 基本误差 带定位器：小于全行程的±2% 回差 带定位器：小于全行程的±2% 控制方式 开关型(开关两位控制)、调节型(4～20mA控制) 气动软密封蝶阀 执行器参数
执行器型号 BLR BLP系列单双作用气动执行器 供气压力 0.4～0.7MPa 气源接口 G1/4"、G1/8"、G3/8"、G1/2" 环境温度 -30～+70℃ 作用形式 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 气动软密封蝶阀 零件材料
零件名称 主要材料 阀体 球墨铸钢、铸钢、合金钢、不锈钢 蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 密封圈 各种橡胶、聚四氟 阀杆 2Cr13、不锈钢 填料 O型圈、柔性石墨O 气动软密封蝶阀 性能规范
公称通径 DN（mm） 50～1000 公称压力 PN（MPa） 0.6 1.0 1.6 试验压力 强度试验 0.9 1.5 2.4 密封试验 0.66 1.1 1.76 气密封试验 0.6 0.6 0.6 适用介质 空气、水、污水、蒸气、煤气、油品等。 驱动形式 气动传动 气动软密封蝶阀 设计标准
设计标准 GB/T12238-1989 法兰连接尺寸 GB/T9113.1-2000；GB/T9115.1-2000；JB78 结构长度 GB/T12221-1989 压力试验 GB/T13927-2000；JB/T9092-1999 气动软密封蝶阀 密封材料和适用温度
材料品种 氯丁橡胶 丁晴橡胶 乙丙橡胶 聚四氟乙烯 硅橡胶 氟橡胶 天然橡胶 尼龙 英语简称 CR NBR EPDM PTFE SI VITON NR PA 型号代号 X或J XA或JA XB或JB F或XC、JC XD或JD XE或JE X1 N 耐更高温度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃ 85℃ 93℃ 耐更低温度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃ -20℃ -73℃ 适用工作温度 0~+80℃ -20~+82℃ -40~+125℃ -30~+150℃ -70~+150℃ -23~+150℃ -20~+85℃ -30~+93℃ -
