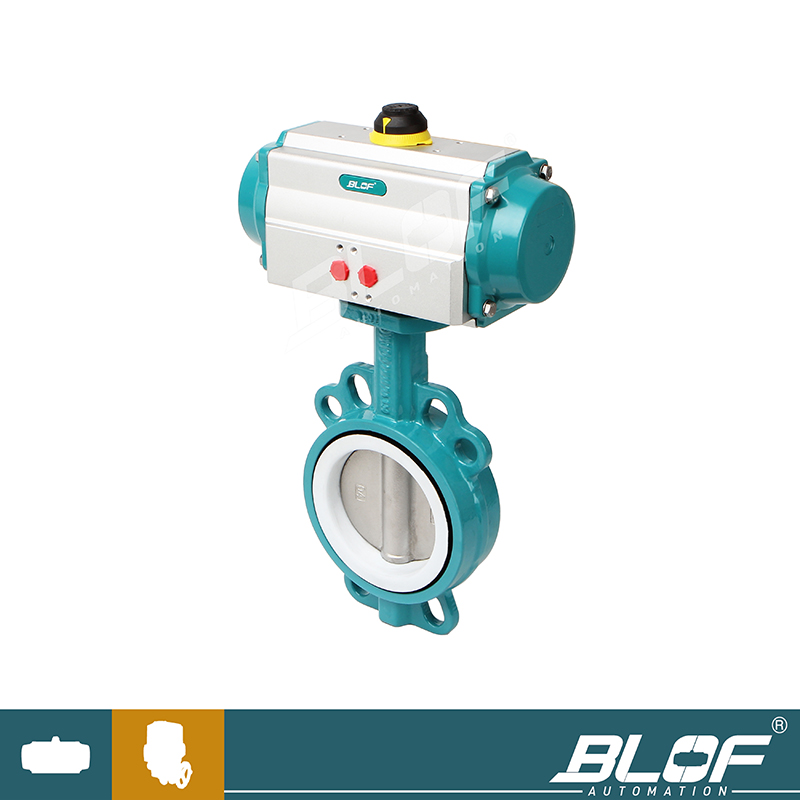

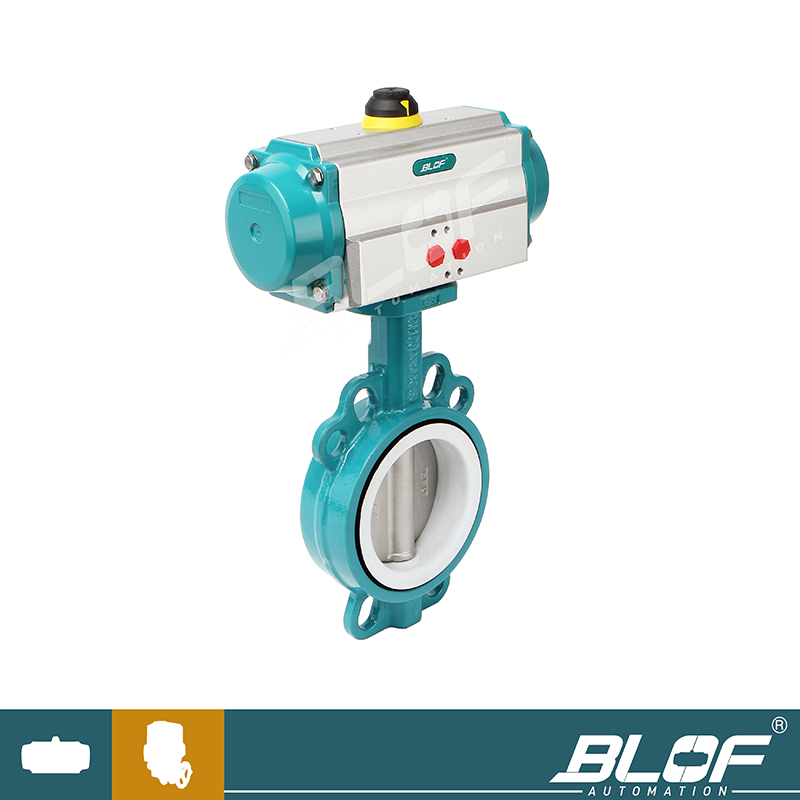

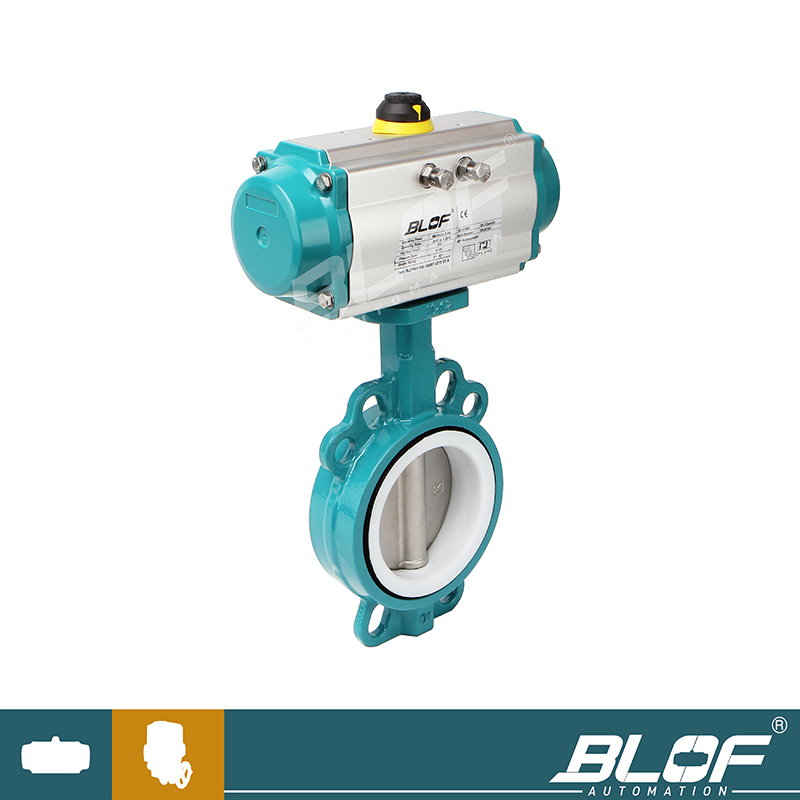

气动对夹衬氟蝶阀 设计标准
设计标准 GB/T2238-1989 法兰连接尺寸 GB/T9113.1-2000；GB/T9115.1-2000；JB78 结构长度 GB/T12221-1989 压力试验 GB/T13927-1992；JB/T9092-1999 气动对夹衬氟蝶阀 技术参数
公称通径 mm 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 公称压力 MPa 0.6、1.0、1.6 连接方式 对夹式 动作范围 0～90° 密封形式 四氟密封 执行器型号 BLR BLP系列单双作用气动执行器 供气压力 0.4～0.7MPa 气源接口 G1/4"、G1/8"、G3/8"、G1/2" 环境温度 -30～+70℃ 作用形式 单作用执行机构、双作用执行机构 可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 气动对夹衬氟蝶阀 零件材料
零件名称 材料 阀体 球墨铸钢、铸钢、合金钢、不锈钢 蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 密封圈 聚四氟乙烯、PTFE 阀杆 2Cr13、不锈钢 填料 O型圈、柔性石墨O 气动对夹衬氟蝶阀 性能规范
公称通径 DN（mm） 50～2000 公称压力 PN（MPa） 0.6 1.0 1.6 试验压力 强度试验 0.9 1.5 2.4 密封试验 0.66 1.1 1.76 气密封试验 0.6 0.6 0.6 适用介质 空气、水、污水、蒸气、煤气、油品等。 驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。 -
