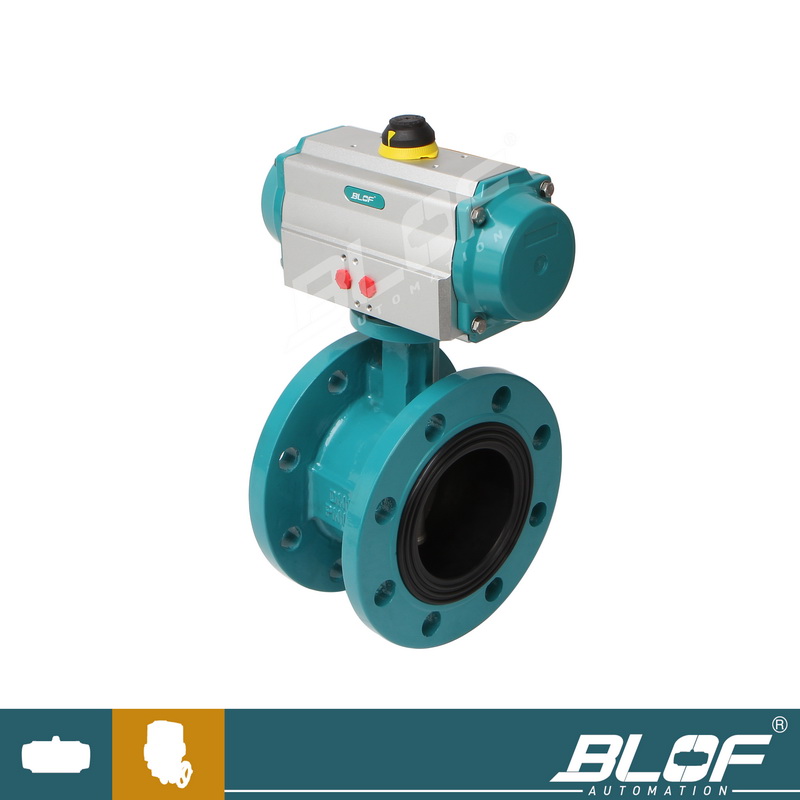

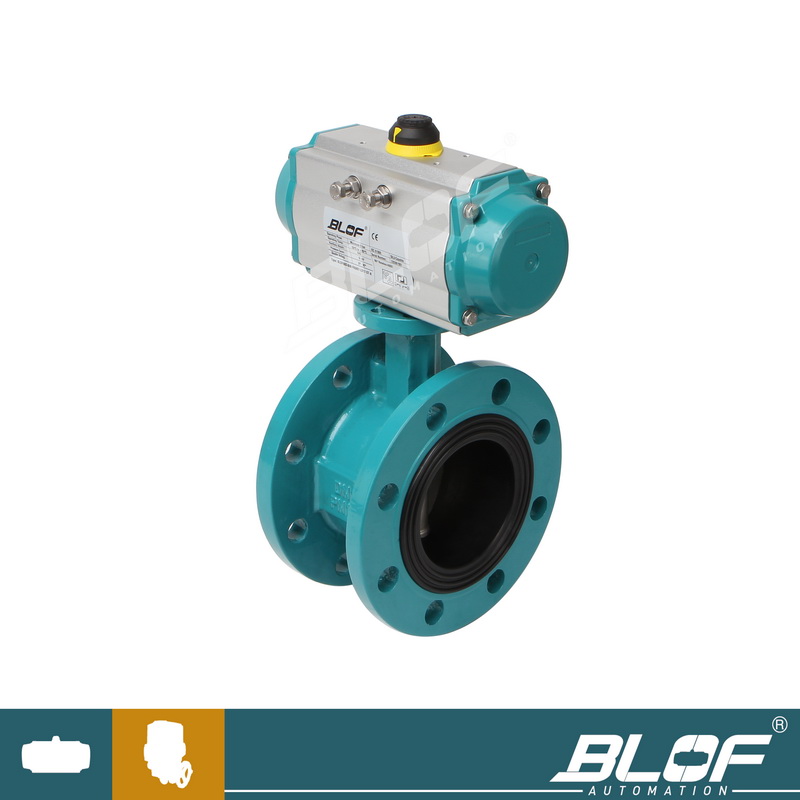

气动法兰蝶阀 技术参数
公称通径DN(mm) 50～1200 公称压力 PN1.0、1.6、2.5MPa 法兰标准 JB/T79、GB/T9113、HG20594-97 连接形式 法兰式 阀板形式 垂直板式 流量特性 近似快开型 动作范围 0～90° 泄露量 按GB/T4213-92，为Kv值的10-4 基本误差 带定位器：小于全行程的±2% 回差 带定位器：小于全行程的±2% 可调范围 50:1 配置执行机构 BLR BLP系列单双作用气动执行器 控制方式 开关型(开关两位控制)、调节型(4～20mA控制) 气动法兰蝶阀 执行器参数
执行器型号 BLR BLP系列单双作用气动执行器 供气压力 0.4～0.7MPa 气源接口 G1/4"、G1/8"、G3/8"、G1/2" 环境温度 -30～+70℃ 作用形式 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 气动法兰蝶阀 零件材料
零件名称 材料名称 阀体 铸铁、铸钢、不锈钢、铬钼钢、合金钢 蝶板 铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢 密封圈 橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料 阀杆 2Cr13、1Cr13不锈钢、铬钼钢 填料 聚四氟乙烯、柔性石墨 气动法兰蝶阀 性能规范
公称通径DN(mm) DN50～1200 公称压力 PN(MPa) 0.6 1.0 1.6 2.5 试验压力 强度试验 0.9 1.5 2.4 3.75 密封试验 0.66 1.1 1.76 2.75 低压气密试验 0.5～0.7 适用介质 水、油(温度≤90℃)、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) -
