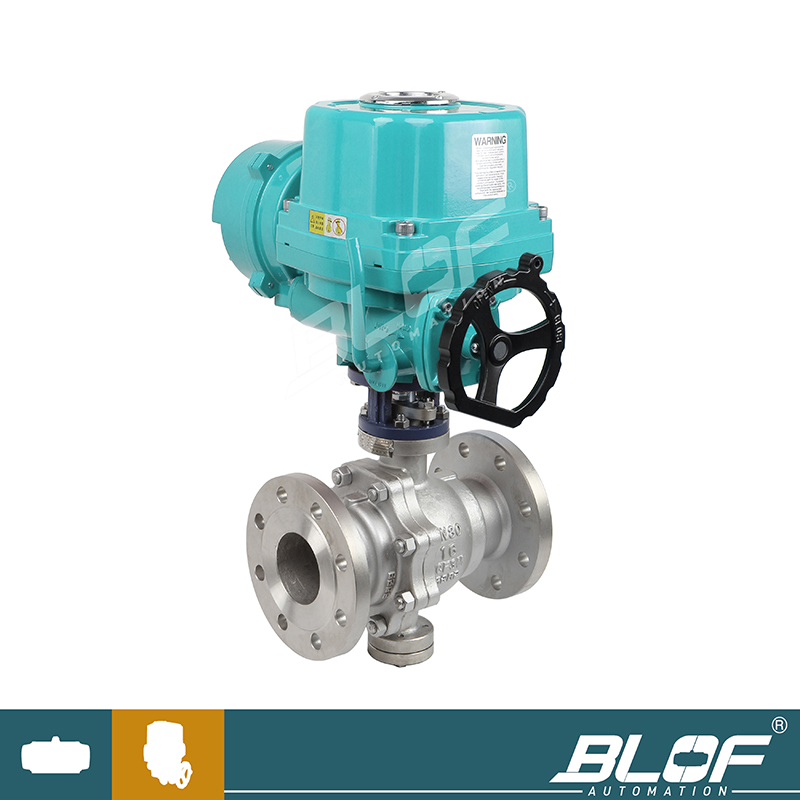

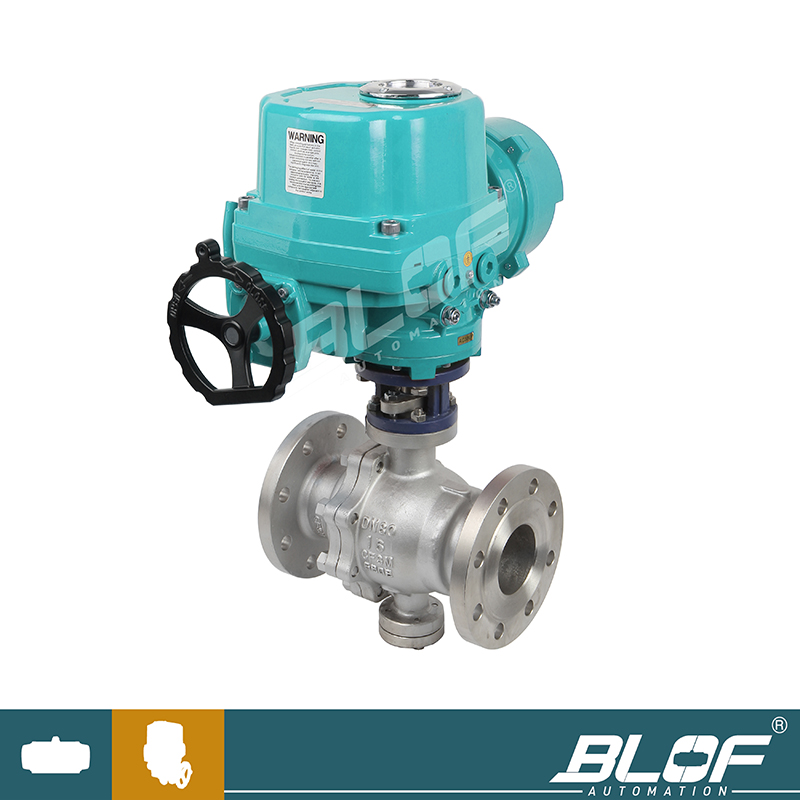

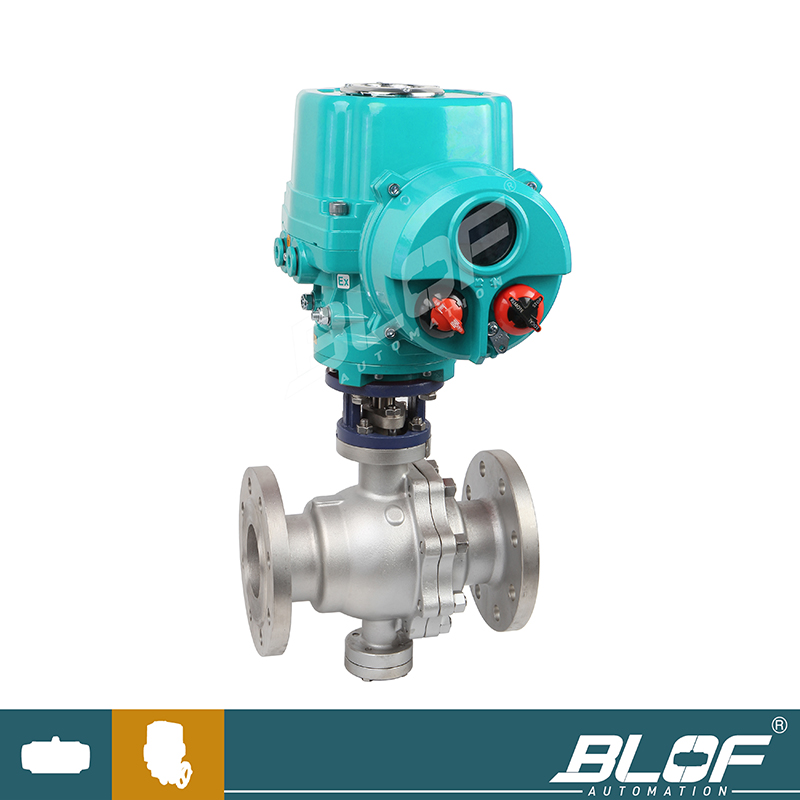

防爆电动固定式球阀 主要技术参数
公称通径DN(mm) 50 65 80 100 125 150 200 250 300 350 400 500 600 700 公称压力(MPa) PN1.0、2、4.0、6.4、10.0MPa；ANSI 150 300 600 900LB 阀体形式 两段式铸造阀体 阀芯形式 "O"型球形阀芯 密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 连接形式 法兰式 流量特性 近似快开型 泄漏量 按GB/T4213-92，小于额定KV0.01% (软密封：零泄露) 可调范围 250:1 250:1 基本误差 ±1% 死区 ≤1% 回差 ±1% 适用温度 PTFE≤180℃；PPL≤280℃；金属密封≥300℃ 配置执行机构 可配BL-TORK、BLU-TORK、BLQ-TOR等系列角行程电动执行机构 控制方式 开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) 防爆电动固定式球阀 执行器技术参数
执行器类别 引进型BL-TORK系列执行器参数 引进型BLQ-TORK系列执行器参数 电源电压 标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC 输出力矩 50N·M～2000N·M 50N·M～3000N·M 动作范围 0～90° 0～360° 0～90°、0°～270°可选 动作时间 15秒/30秒/60秒 18S～112S 保护装置 过热保护 内置过热保护、过载保护 环境温度 -30°～60° -20℃～+70℃ 手动操作 同附带手柄操作 机械离合机构，配手轮操作 机械限位 电气、机械二重限位 2个外部调整螺栓 防护等级 IP65 IP65、IP67、可定制IP68 防爆等级 无防爆 ExdⅡ BT4,ExdⅡ CT6 位置测量 可选装开关或电位计 电位计、比例控制单元 驱动电机 8W/E 鼠笼式异步电机 进线接口 PE1/2〞进线线锁 2个 PF 3/4” 壳体材料 铝合金 钢，铝合金，铝青铜，聚碳酸脂 外涂层 干粉，环氧聚酯，具有超强防腐功能 防爆电动固定式球阀 主要零件材料
零件名称 零件材料 阀体阀盖 WCB CF8(304) CF8M(316) 球体、阀杆 2Cr13 0Cr19Ni9 OCr17Ni12Mo2 密封圈、填料 增强聚四氟乙烯、对位聚苯 适用介质 水、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 适用温度 -29～180°C(增强聚四氟乙烯)、-29～300°C(对位聚苯) -
