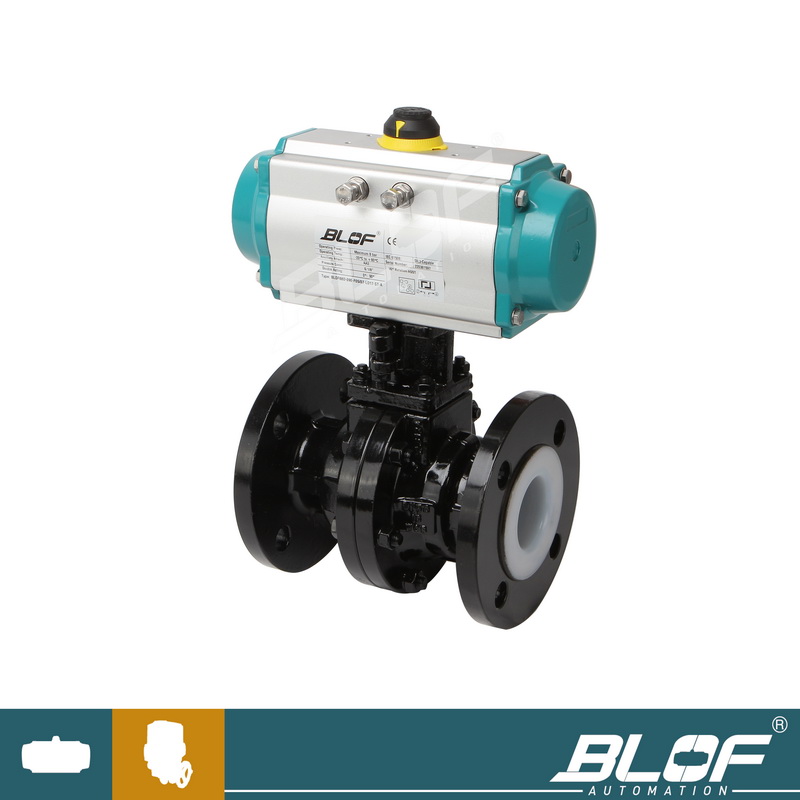

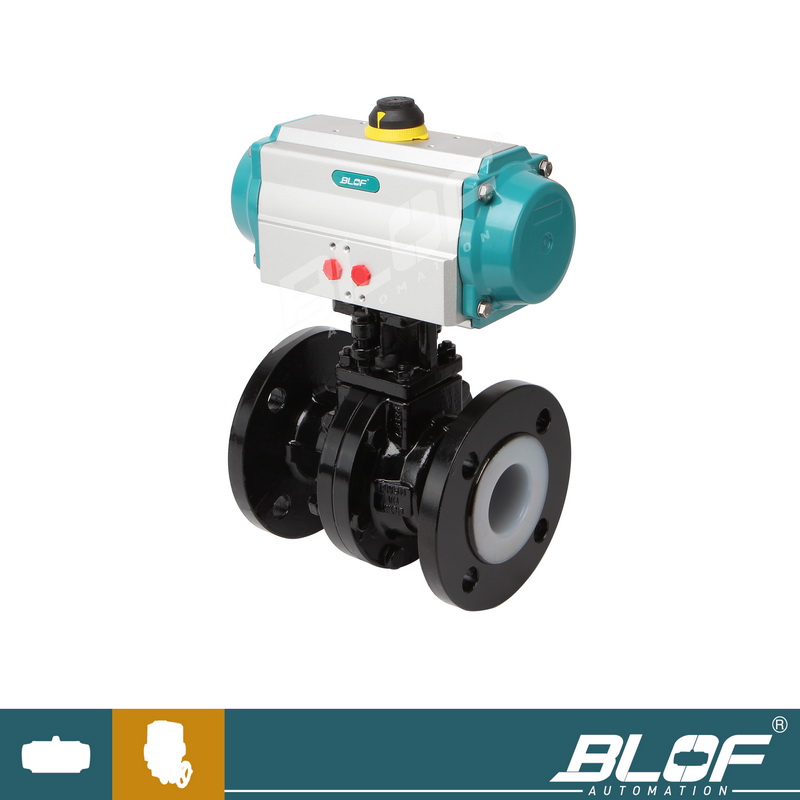

气动衬氟球阀 设计标准
设计与制造 GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 法兰尺寸 JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 结构长度 GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 检验与试验 JB/T 9092、API 598、GB/T13927 气动衬氟球阀 技术参数
公称通径DN(mm) 15～300 公称压力(MPa) PN1.0、1.6 MPa 阀体形式 两段式阀体(浮动球体、固定球体) 连接形式 法兰式 阀芯形式 "O"型球形阀芯 密封填料 聚四氟乙烯(PTFE) 流量特性 近似快开型 动作范围 0～90° 泄露量Q 软密封：零泄漏 适用温度 PTFE≤180℃ 基本误差 带定位器：小于全行程的±2% 死区 带定位器：小于全行程的2% 可调范围 250：1 配置执行机构 BLR BLP系列单双作用气动执行器 控制方式 开关两位控制、4-20mA模拟量控制 气动衬氟球阀 执行器参数
执行器型号 BLR BLP系列单双作用气动执行器 供气压力 0.4～0.7MPa 气源接口 G1/4"、G1/8"、G3/8"、G1/2" 环境温度 -30～+70℃ 作用形式 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 -
