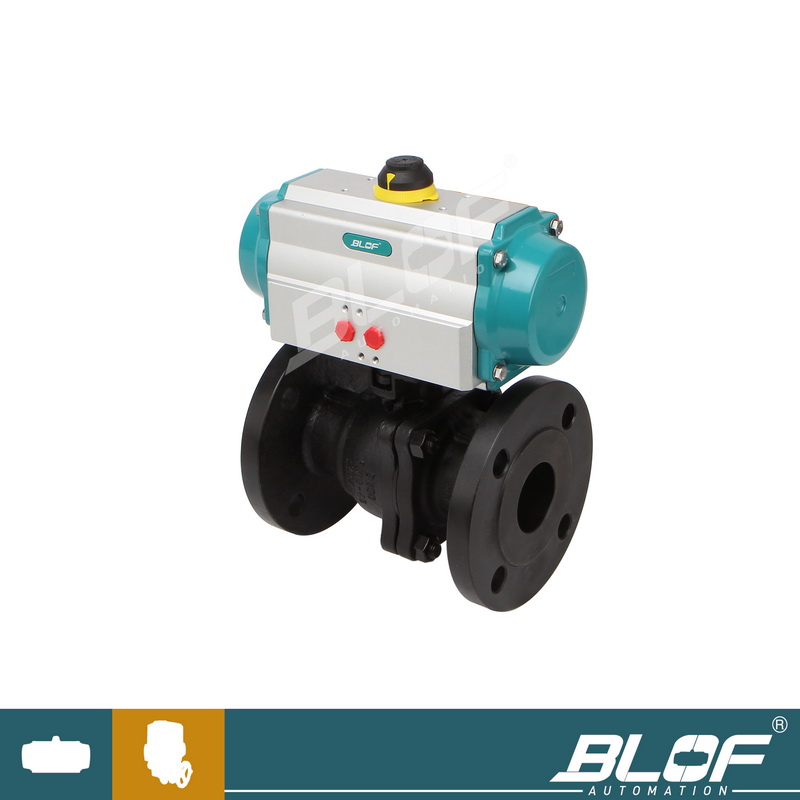

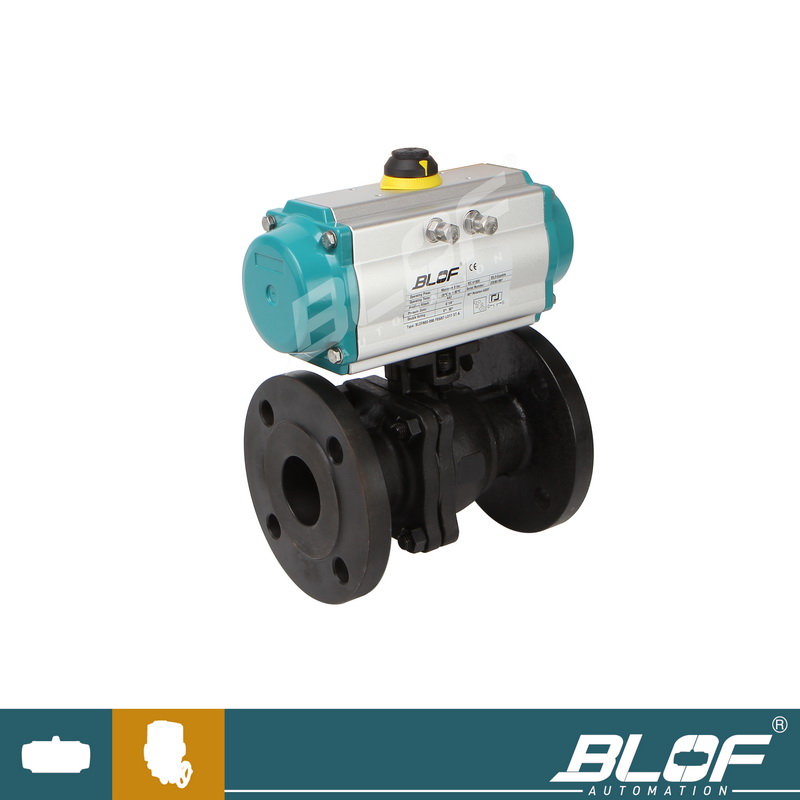

气动法兰球阀 技术参数
公称通径DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 额定流量系数KV 21 38 72 112 170 273 384 512 940 1452 2222 3589 公称压力(MPa) PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB 允许压差(MPa) ≤公称压力 阀体形式 两段式铸造球阀 连接形式 法兰式、焊接式、螺纹式 阀芯形式 "O"型球形阀芯 密封填料 V型聚四氟乙烯填料、柔性石墨填料等 流量特性 近似快开型 动作范围 0～90° 泄露量Q 按GB/T4213-92，小于额定KV0.01% 可调范围 250：1 350：1 配置执行机构 可配BLR BLP等系列气动执行机构 控制方式 开关型(开关两位控制)、调节型(4～20mA控制) 气动法兰球阀 执行器参数
执行器型号 BLR BLP系列单双作用气动执行器 供气压力 0.4～0.7MPa 气源接口 G1/4"、G1/8"、G3/8"、G1/2" 环境温度 -30～+70℃ 作用形式 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 气动法兰球阀 零件材料
零件名称 材料 阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M) 球体 2Cr13+氮化处理 304 316 316L 阀杆 2Cr13 304 316 316L 阀座密封圈 PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金) 填料 V型PTFE四氟填料、柔性石墨 气动法兰球阀 性能规范
公称通径DN(mm) DN15-300 公称压力 PN(MPa) 1.0 1.6 2.5 4.0 6.4 试验压力 强度试验 1.5 2.4 3.75 6.0 9.60 密封试验 1.1 1.76 2.75 4.4 7.04 低压气密试验 0.5～0.7 适用介质 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) -
