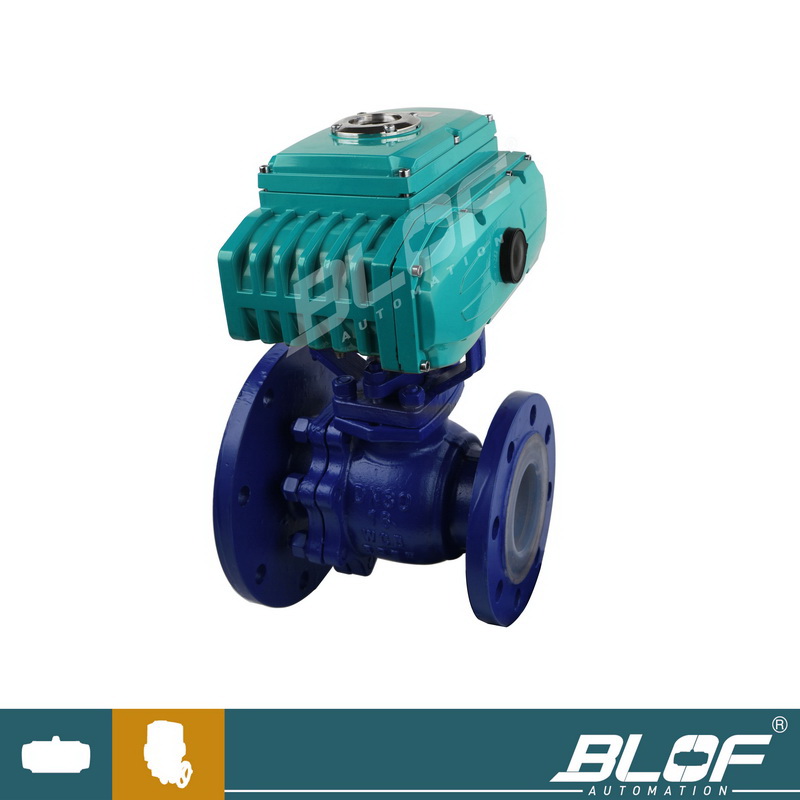

电动釜底阀 执行器技术参数
执行器类别 引进型BL-TORK系列执行器参数 引进型BLQ-TORK系列执行器参数 电源电压 标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC 输出力矩 50N·M～2000N·M 50N·M～3000N·M 动作范围 0～90° 0～360° 0～90°、0°～270°可选 动作时间 15秒/30秒/60秒 18S～112S 保护装置 过热保护 内置过热保护、过载保护 环境温度 -30°～60° -20℃～+70℃ 手动操作 同附带手柄操作 机械离合机构，配手轮操作 机械限位 电气、机械二重限位 2个外部调整螺栓 防护等级 IP65 IP65、IP67、可定制IP68 防爆等级 无防爆 ExdⅡ BT4,ExdⅡ CT6 位置测量 可选装开关或电位计 电位计、比例控制单元 驱动电机 8W/E 鼠笼式异步电机 进线接口 PE1/2〞进线线锁 2个 PF 3/4” 壳体材料 铝合金 钢，铝合金，铝青铜，聚碳酸脂 外涂层 干粉，环氧聚酯，具有超强防腐功能 电动釜底阀 主要零件材料
零件名称 材料名称 阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M) 球体 WCB 304 316 316L 阀杆 WCB 304 316 316L 填料压盖 WCB 304 316 316L 螺栓 35 1Cr17Ni12 1Cr17Ni12 1Cr19Ni2 螺母 45 0Cr19Ni9 0Cr18Ni9 0Cr18Ni9 内衬材料 PEP(F46)、聚四氟乙烯(PTFE)、PFA（可溶性四氟乙烯）、PO（聚烯）、
PE（超亮分子量聚乙烯）阀座填料 聚四氟乙烯(PTFE) 电动釜底阀 设计规范
设计与制造 GB/T12237 法兰尺寸 HG20592-97 ANSI B16.5a 结构长度 HG/T3704-2003 GB/T12221 ASME B 16.10 驱动方式 手动 电动 气动 公称压力 0.6、1.0、1.6、2.5MPa
Class150 JIS10K压力试验 GB/T13927-92 API1598 -
