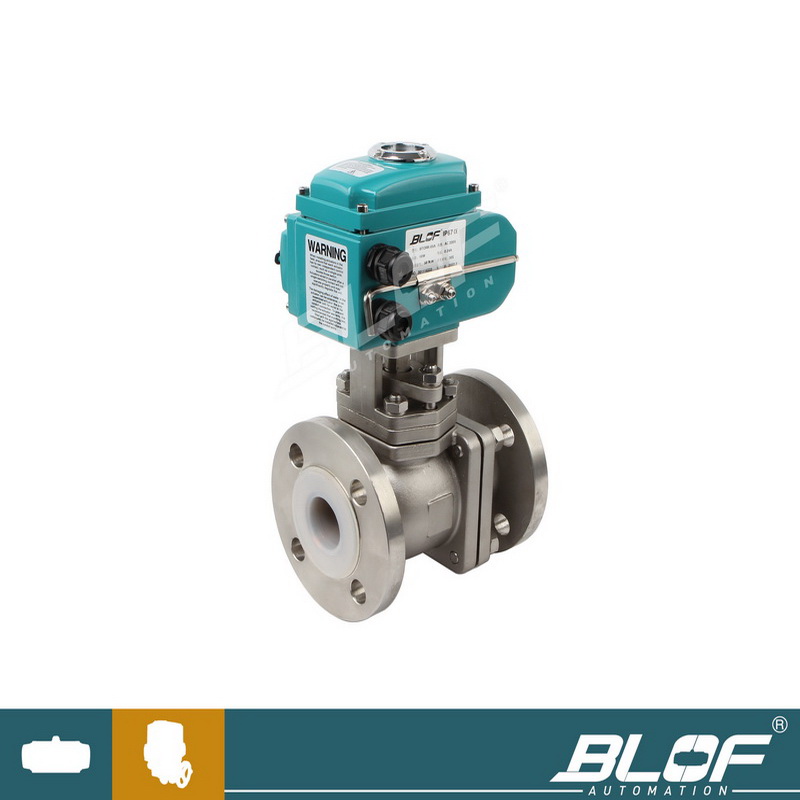

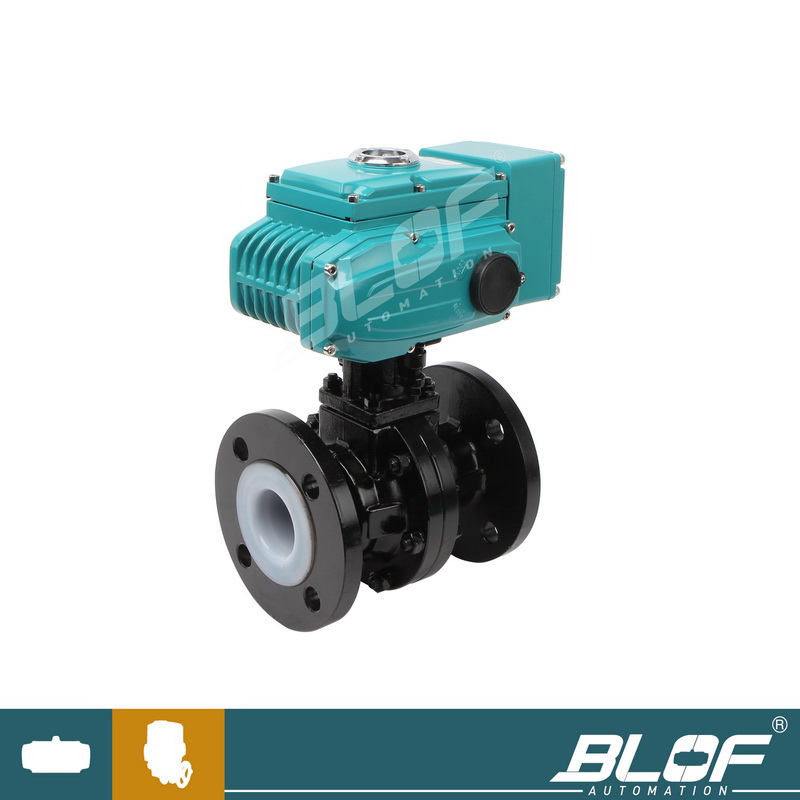

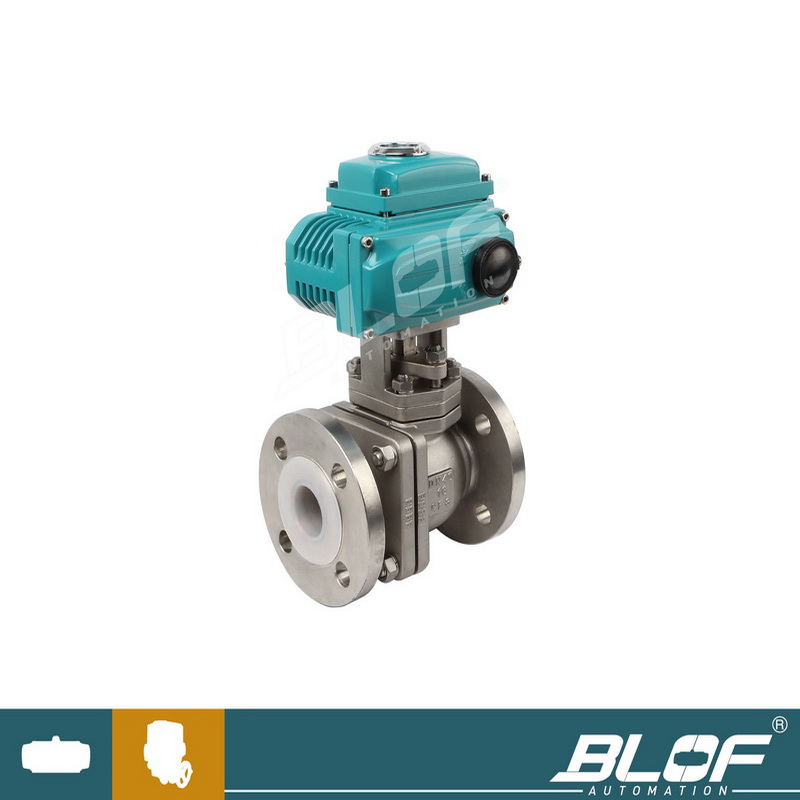

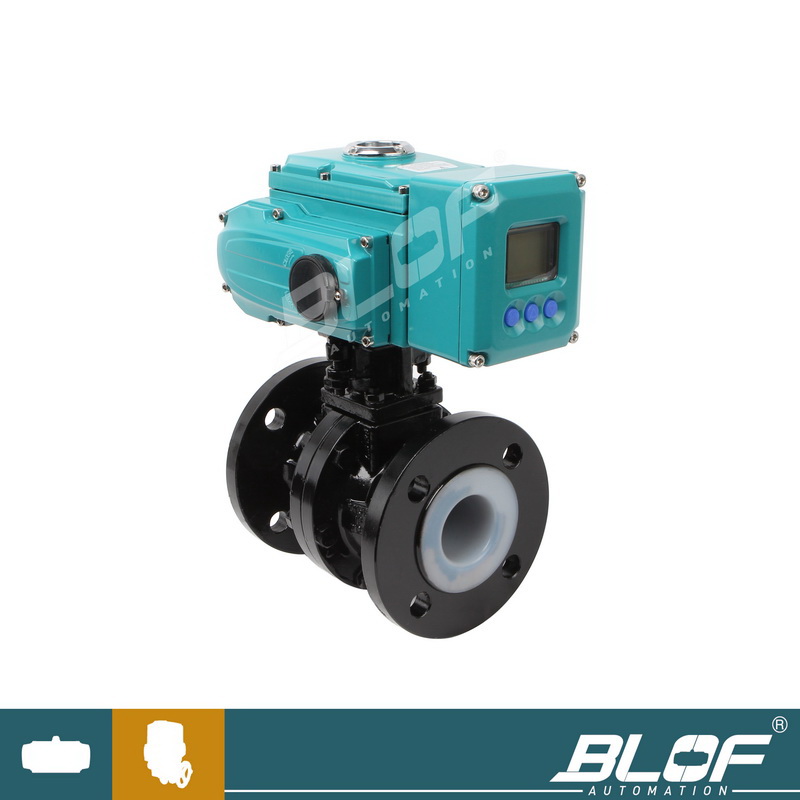

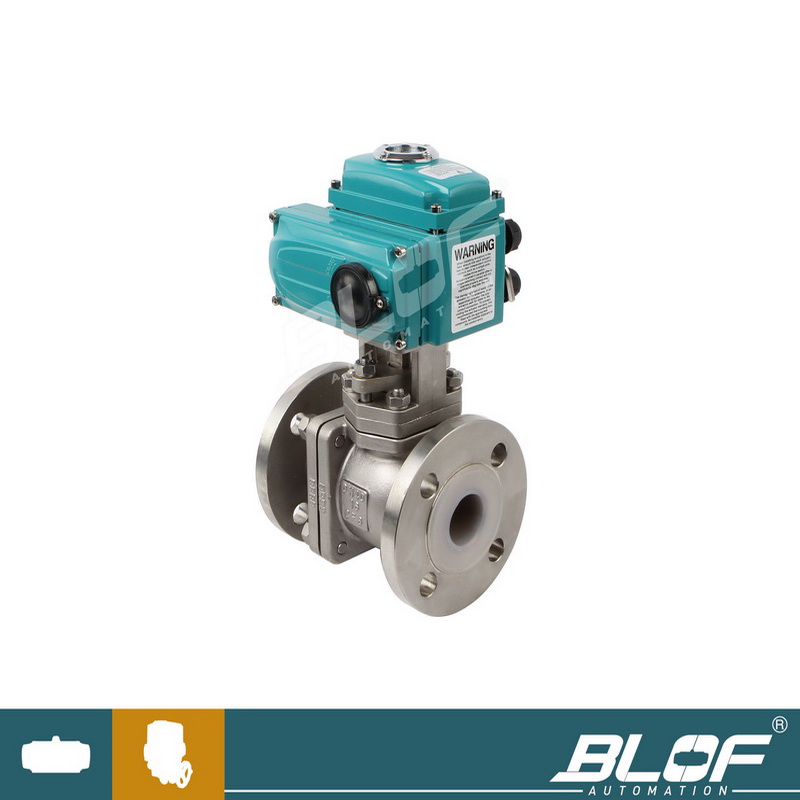

电动全衬氟球阀 主要技术参数及性能指标
公称通径(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 公称压力(MPa) PN1.0、1.6MPa 泄漏量 软密封：零泄漏 阀体形式 两段式阀体(浮动球体) 两段式阀体(固定球体) 阀芯形式 “O”型球形阀芯 密封填料 聚四氟乙烯(PTFE) 连接形式 法兰 可调范围 DN15-65 DN80-300 250:1 350:1 基本误差 ±1% 死区 ≤1% 回差 ≤1% 适用温度 密封面 PTFE≤180℃ 配置执行机构 可配BL-TORK、BLU-TORK、BLQ-TORK等系列角行程电动执行机构 控制方式 开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) 电动全衬氟球阀 执行器技术参数
执行器类别 引进型BL-TORK系列执行器参数 引进型BLQ-TORK系列执行器参数 电源电压 标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC 输出力矩 50N·M～2000N·M 50N·M～3000N·M 动作范围 0～90° 0～360° 0～90°、0°～270°可选 动作时间 15秒/30秒/60秒 18S～112S 保护装置 过热保护 内置过热保护、过载保护 环境温度 -30°～60° -20℃～+70℃ 手动操作 同附带手柄操作 机械离合机构，配手轮操作 机械限位 电气、机械二重限位 2个外部调整螺栓 防护等级 IP65 IP65、IP67、可定制IP68 防爆等级 无防爆 ExdⅡ BT4,ExdⅡ CT6 位置测量 可选装开关或电位计 电位计、比例控制单元 驱动电机 8W/E 鼠笼式异步电机 进线接口 PE1/2〞进线线锁 2个 PF 3/4” 壳体材料 铝合金 钢，铝合金，铝青铜，聚碳酸脂 外涂层 干粉，环氧聚酯，具有超强防腐功能 电动衬氟球阀 主要零件材料
零件名称 材料 阀体、阀盖 WCB+F46 304(CF8)+F46 316(CF8M)+F46 316L(CF3M)+F46 球体 2Cr13+氮化处理+46 304+46 316+46 316L+46 阀杆 2Cr13+46 304+46 316+46 316L+46 阀座密封圈 PTFE、碳素纤维＋PTFE 密封填料 V型聚四氟乙烯填料 电动衬氟球阀 设计规范
设计与制造 GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 法兰尺寸 JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 结构长度 GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 检验与试验 JB/T 9092、API 598、GB/T13927 -
