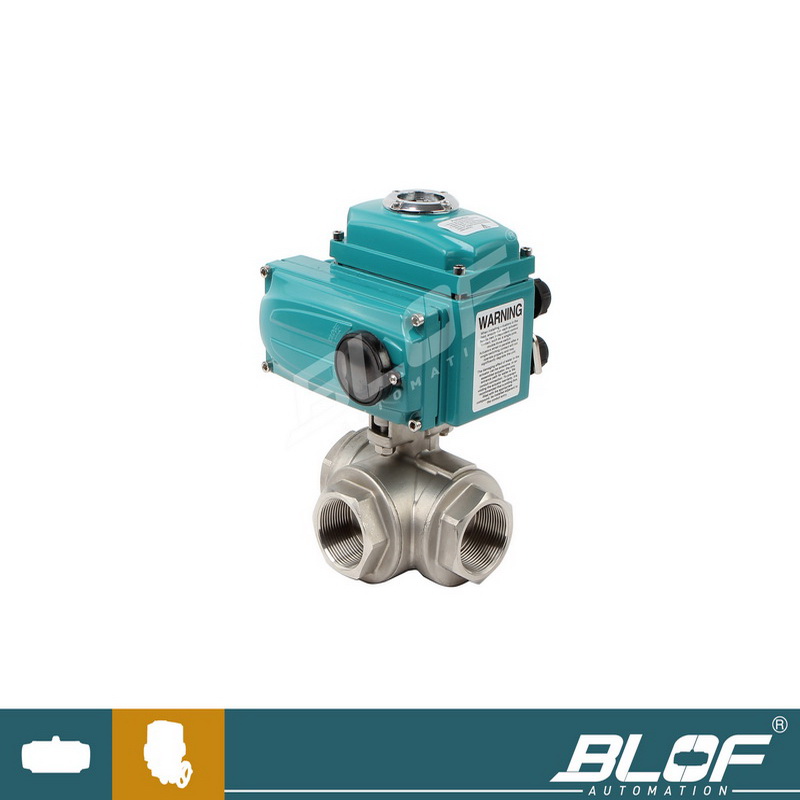

电动三通内螺纹球阀 主要技术参数
公称通径DN(mm) 10 15 20 25 32 40 50 65 80 100 公称压力(MPa) PN1.6、2.5、4.0、6.4 MPa 阀体形式 三段式分体式阀体 连接形式 螺纹式、焊接式 阀芯形式 "O"型球形阀芯 动作范围 0～90° 泄露量Q 按GB/T4213-92，小于额定KV0.01% (软密封：零泄漏) 基本误差 ±1% 回差 ±1% 死区 ≤1%(可调) 可调范围 250：1 配置执行机构 可配BL-TORK、BLU-TORK、BLQ-TORK等系列角行程电动执行机构 控制方式 开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) 电动三通内螺纹球阀 执行器技术参数
执行器类别 引进型BL-TORK系列执行器参数 引进型BLQ-TORK系列执行器参数 电源电压 标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC 输出力矩 50N·M～2000N·M 50N·M～3000N·M 动作范围 0～90° 0～360° 0～90°、0°～270°可选 动作时间 15秒/30秒/60秒 18S～112S 保护装置 过热保护 内置过热保护、过载保护 环境温度 -30°～60° -20℃～+70℃ 手动操作 同附带手柄操作 机械离合机构，配手轮操作 机械限位 电气、机械二重限位 2个外部调整螺栓 防护等级 IP65 IP65、IP67、可定制IP68 防爆等级 无防爆 ExdⅡ BT4,ExdⅡ CT6 位置测量 可选装开关或电位计 电位计、比例控制单元 驱动电机 8W/E 鼠笼式异步电机 进线接口 PE1/2〞进线线锁 2个 PF 3/4” 壳体材料 铝合金 钢，铝合金，铝青铜，聚碳酸脂 外涂层 干粉，环氧聚酯，具有超强防腐功能 电动三通内螺纹球阀 主要零件材料
连接方式 内螺纹连接 对焊连接 零件名称 阀体阀盖 WCB CF8(304) CF8M(316) WCB CF8(304) CF8M(316) 球体、阀杆 2Cr13 0Cr19Ni9 OCr17Ni12Mo2 2Cr13 0Cr19Ni9 OCr17Ni12Mo2 密封圈、填料 增强聚四氟乙烯、对位聚苯 适用工况 适用介质 水、蒸汽
、油品等硝酸等腐
蚀性介质醋酸等腐
蚀介质水、蒸汽
、油品等硝酸等腐
蚀性介质醋酸等腐蚀介质 适用温度 -29～180°C(增强聚四氟乙烯)、-29～300°C(对位聚苯) -
