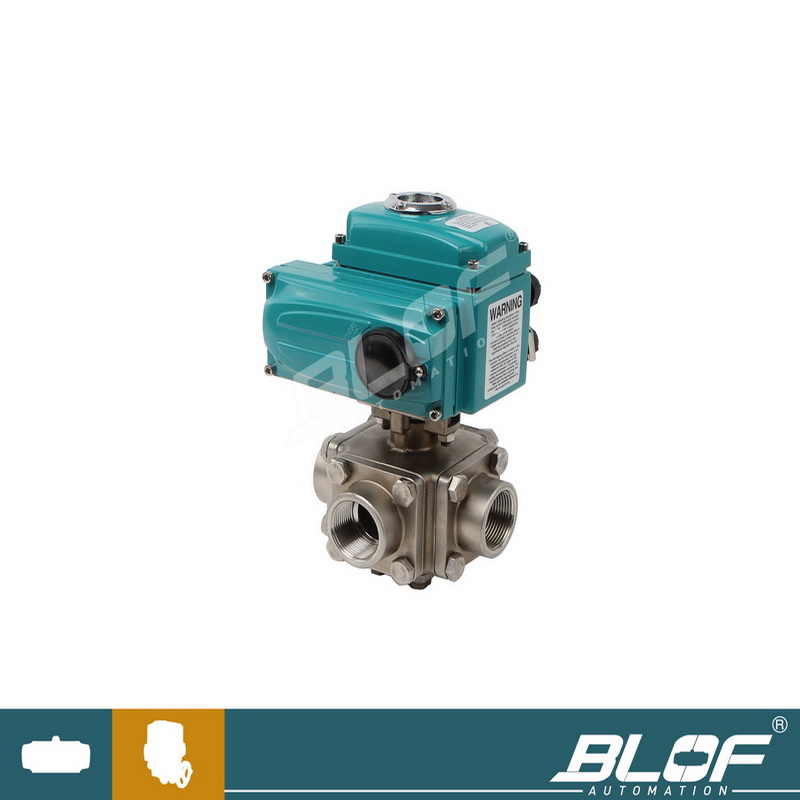

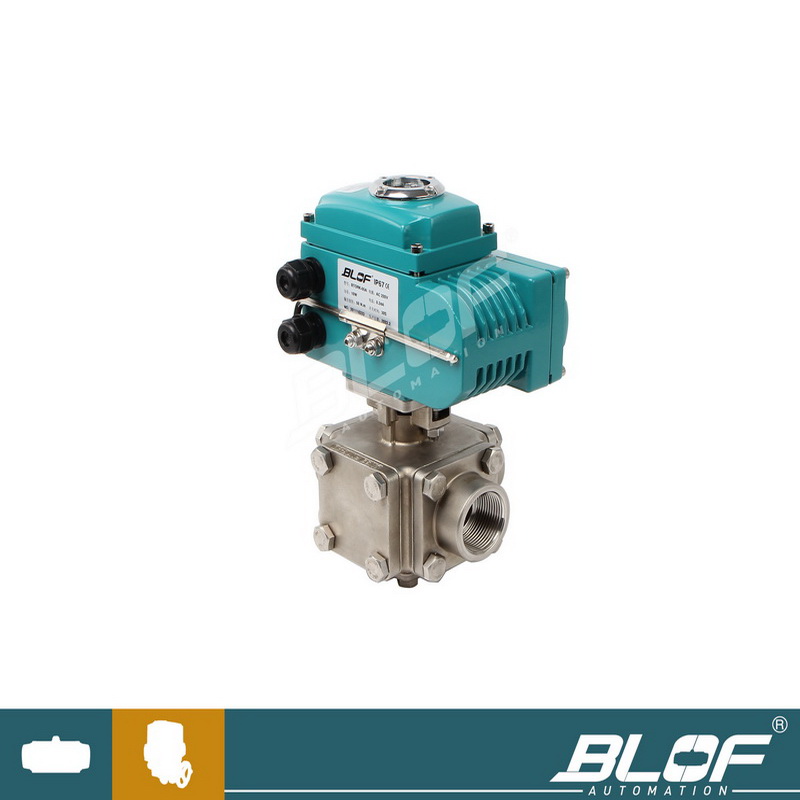

电动高压三通内螺纹球阀 主要技术参数及性能
公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 允许压差(MPa) ≤公称压力 阀体形式 四分体式锻造阀体 公称压力 PN16.0、25.0、32.0、42.0 MPa；ANSI 150、300、600、900、1500、2500LB 连接形式 螺纹式、法兰式、焊接式（对焊、承插焊） 密封填料 尼龙、V型聚四氟乙烯填料等 阀芯形式 O型球体阀芯 流量特性 近似快开特性 动作范围 0～90°、0～360° 泄露量Q 软密封：零泄漏 基本误差 ±1% 回差 ±1% 死区 ≤1%(可调) 可调范围 250：1 配置执行机构 可配BL-TORK、BLU-TORK、BLQ-TORK等系列角行程电动执行机构 控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) 电动高压三通内螺纹球阀 执行器技术参数
执行器类别引进型BL-TORK系列执行器参数 引进型BLQ-TORK系列执行器参数 电源电压 标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC 输出力矩 50N·M～2000N·M 50N·M～3000N·M 动作范围 0～90° 0～360° 0～90°、0°～270°可选 动作时间 15秒/30秒/60秒 18S～112S 保护装置 过热保护 内置过热保护、过载保护 环境温度 -30°～60° -20℃～+70℃ 手动操作 同附带手柄操作 机械离合机构，配手轮操作 机械限位 电气、机械二重限位 2个外部调整螺栓 防护等级 IP65 IP65、IP67、可定制IP68 防爆等级 无防爆 ExdⅡ BT4,ExdⅡ CT6 位置测量 可选装开关或电位计 电位计、比例控制单元 驱动电机 8W/E 鼠笼式异步电机 进线接口 PE1/2〞进线线锁 2个 PF 3/4” 壳体材料 铝合金 钢，铝合金，铝青铜，聚碳酸脂 外涂层 干粉，环氧聚酯，具有超强防腐功能 电动高压三通内螺纹球阀 流向原理图

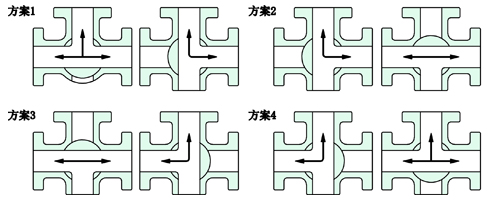

电动高压三通内螺纹球阀分L型和T型，介质流通方向见下图。L型电动高压三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型电动高压三通球阀适用于介质的分流、合流或流向 切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，电动高压三通球阀一般采用三个阀座结构，亦可根据用户要求采用四阀座结构。
"T"型电动高压三通球阀 流向示意图 "L"型电动高压三通球阀 流向示意图 电动高压三通内螺纹球阀 主要零件材料
零件名称 零件材料 阀体 304 316 316L 球体 304 316 316L 阀杆 304 316 316L 阀座密封圈 PTFE、碳素纤维＋PTFE、对位聚苯、高压尼龙密封 填料 V型PTFE、增强四氟 电动高压三通内螺纹球阀 主要性能指标
公称通径DN(mm) DN15-300 公称压力 PN(MPa) 10.0 16.0 25.0 32.0 42.0 试验压力 强度试验 15.0 24.0 37.5 48.0 63.0 密封试验 11.0 17.6 27.5 35.2 46.2 低压气密试验 0.5～0.7 适用介质 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) -
