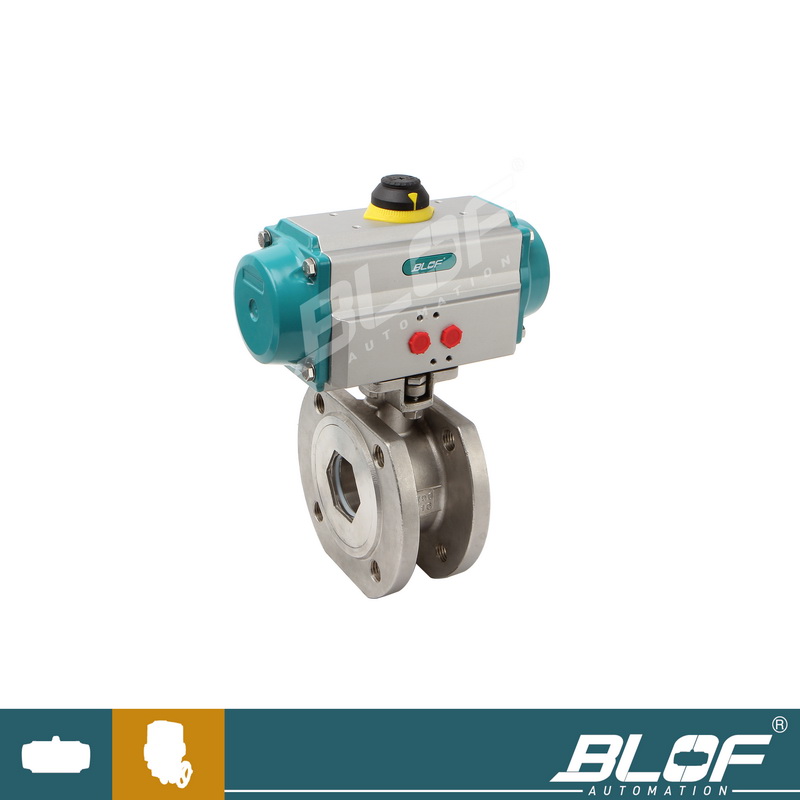

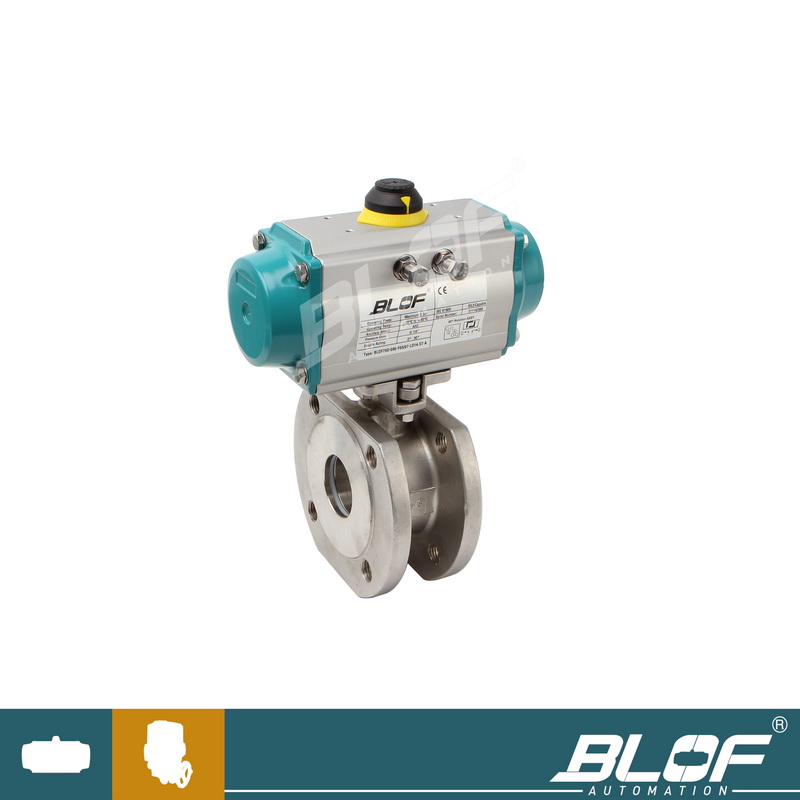

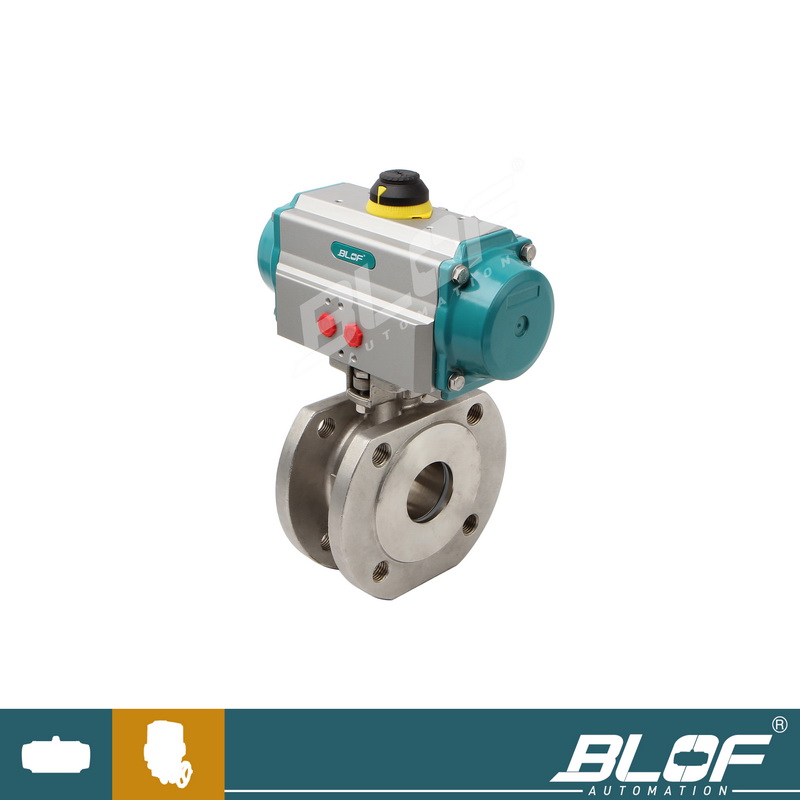

气动对夹球阀 技术参数
公称通径 DN10～150mm 公称压力 PN1.6 2.5 4.0 MPa (高压可定制) 泄漏量 软密封:零泄漏 硬密封:≤额定流量的10-5 执行机构 BLR BLP系列单双作用气动执行器 流量特性 快开特性 可调范围 DN10-80 DN100-150 250:1 350:1 阀体形式 整体式锻造、整体式铸造 连接形式 超薄法兰式、对夹式 阀芯形式 "O"型球形阀芯 密封填料 V型聚四氟乙烯填料、柔性石墨填料等 适用温度 密封面 PTFE≤180℃、PPL≤300℃、硬密封≤450℃ 配置执行器型号 BLR BLP系列单双作用气动执行器 控制方式 开关型(开关两位控制)、调节型(4～20mA控制) 气动对夹球阀 执行器参数
执行器型号 BLR BLP系列单双作用气动执行器 供气压力 0.4～0.7MPa 气源接口 G1/4"、G1/8"、G3/8"、G1/2" 环境温度 -30～+70℃ 作用形式 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 气动对夹球阀 零件材料
零件名称 材料 阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M) 球体 2Cr13+氮化处理 304 316 316L 阀杆 2Cr13 304 316 316L 阀座密封圈 PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金) 填料 V型PTFE四氟填料、柔性石墨 气动对夹球阀 性能规范
公称通径DN(mm) DN15-300 公称压力 PN(MPa) 1.0 1.6 2.5 4.0 试验压力 强度试验 1.5 2.4 3.75 6.0 密封试验 1.1 1.76 2.75 4.4 低压气密试验0.5～0.7 适用介质 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) -
