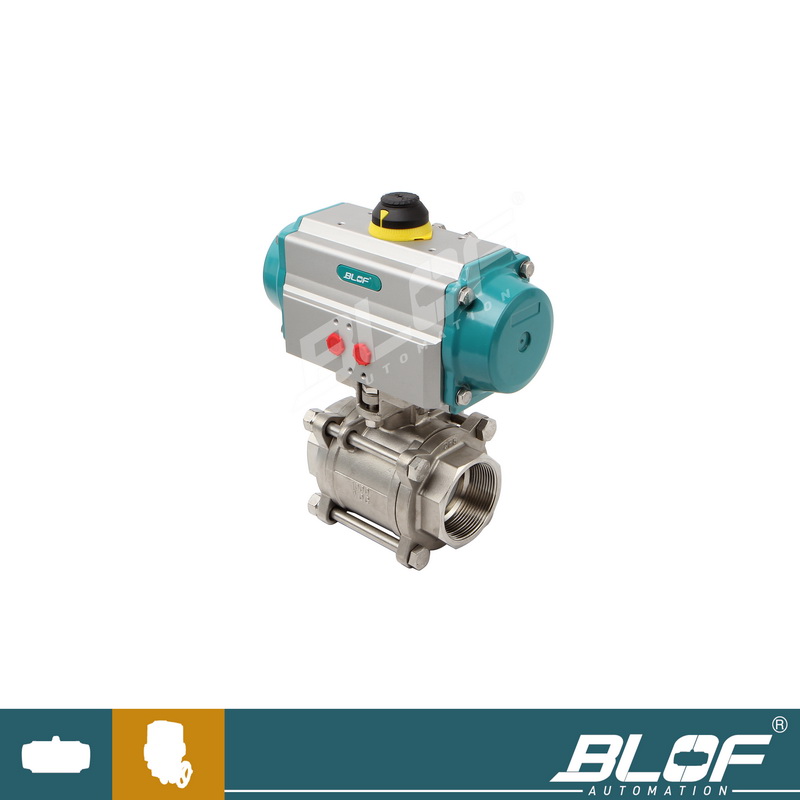

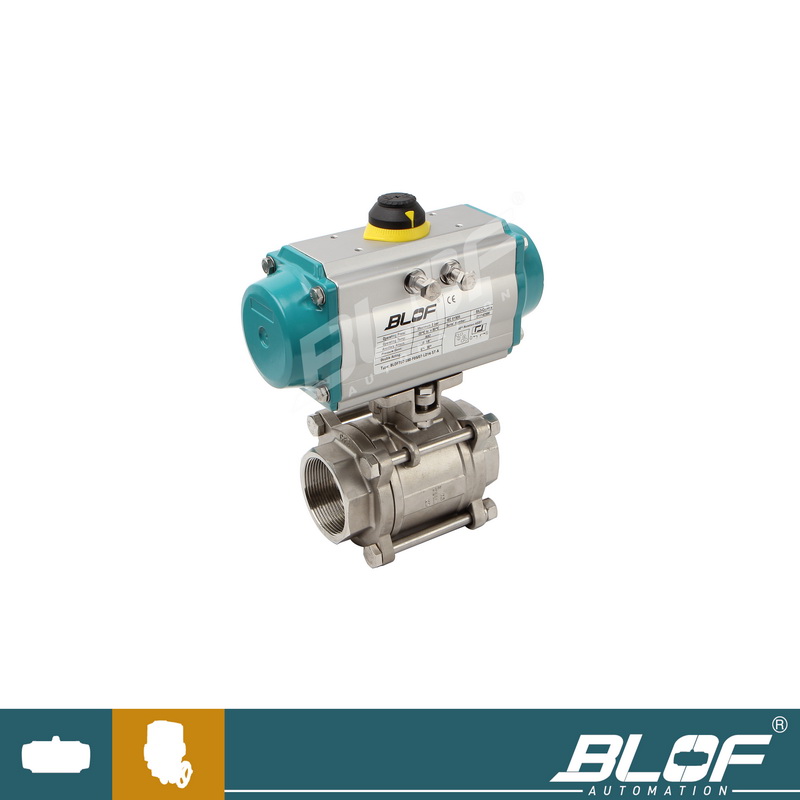

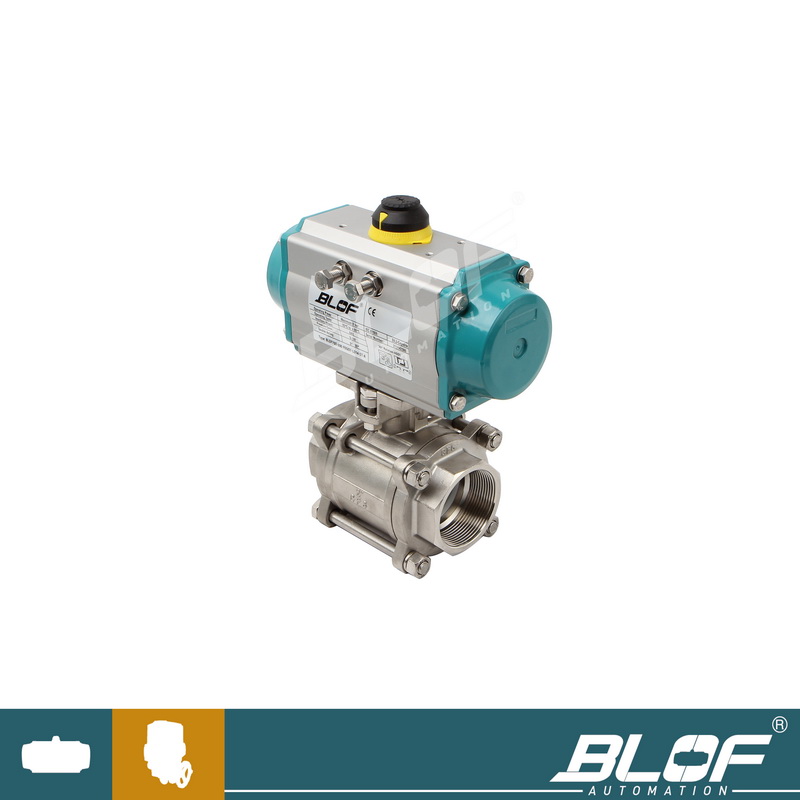

内螺纹气动球阀 技术参数
公称通径DN(mm) 10 15 20 25 32 40 50 65 80 100 公称压力(MPa) PN1.6、2.5、4.0、6.4 MPa 阀体形式 三片式精铸阀体、二片是精铸阀体 连接形式 螺纹式、焊接式 阀芯形式 "O"型球形阀芯 密封填料 PTFE、柔性石墨 流量特性 近似快开型 动作范围 0～90° 泄露量Q 按GB/T4213-92，小于额定KV0.01% (软密封：零泄漏) 基本误差 带定位器：小于全行程的±2% 死区 带定位器：小于全行程的2% 可调范围 250：1 配置执行机构 BLR BLP系列单双作用气动执行器 控制方式 开关两位控制、4-20mA模拟量控制 内螺纹气动球阀 执行器参数
执行器型号 BLR BLP系列单双作用气动执行器 供气压力 0.4～0.7MPa 气源接口 G1/4"、G1/8"、G3/8"、G1/2" 环境温度 -30～+70℃ 作用形式 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 内螺纹气动球阀 零件材料
零件名称 材料名称 阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M) 球体 2Cr13+氮化处理 304 316 316L 阀杆 2Cr13 304 316 316L 密封圈 增强聚四氟乙烯(PPL)、对位聚苯、不锈钢密封圈 适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质 内螺纹气动球阀 性能规范
公称通径DN(mm) DN15-300 公称压力 PN(MPa) 1.0 1.6 2.5 4.0 6.4 试验压力 强度试验 1.5 2.4 3.75 6.0 9.60 密封试验 1.1 1.76 2.75 4.4 7.04 低压气密试验 0.5～0.7 适用介质 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) -
