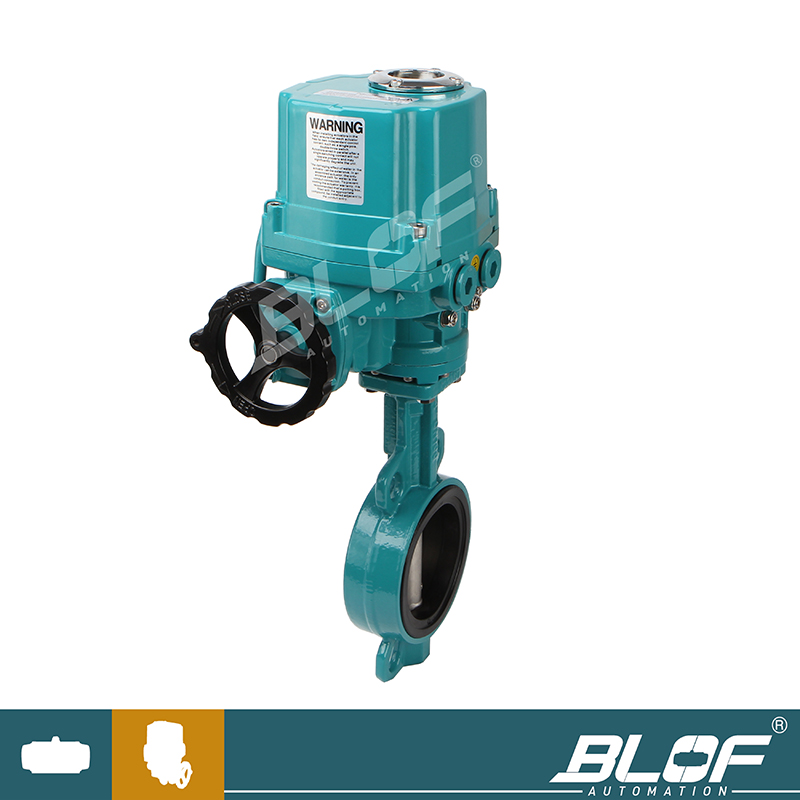

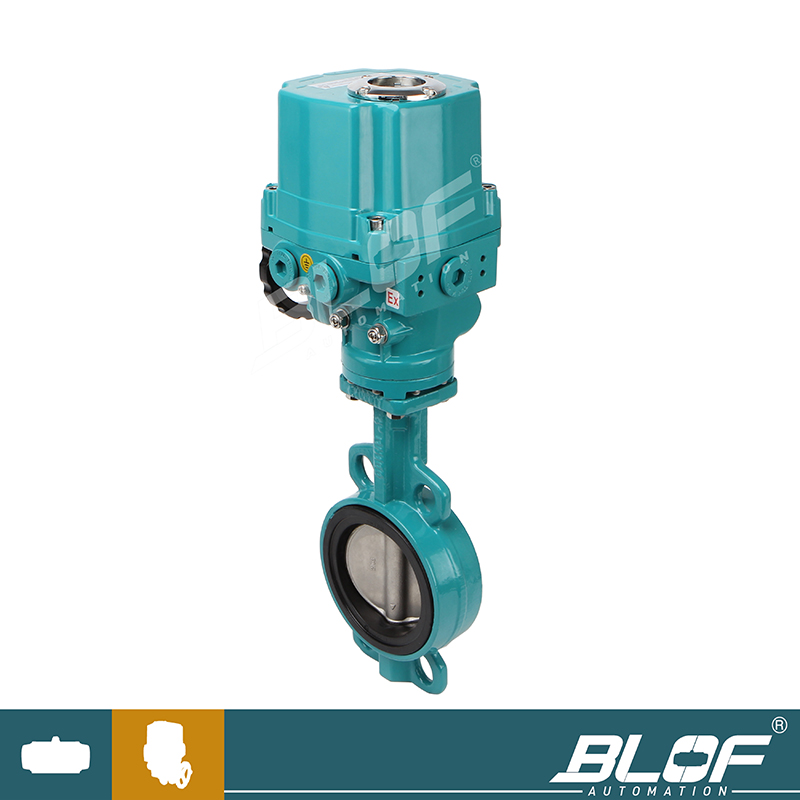

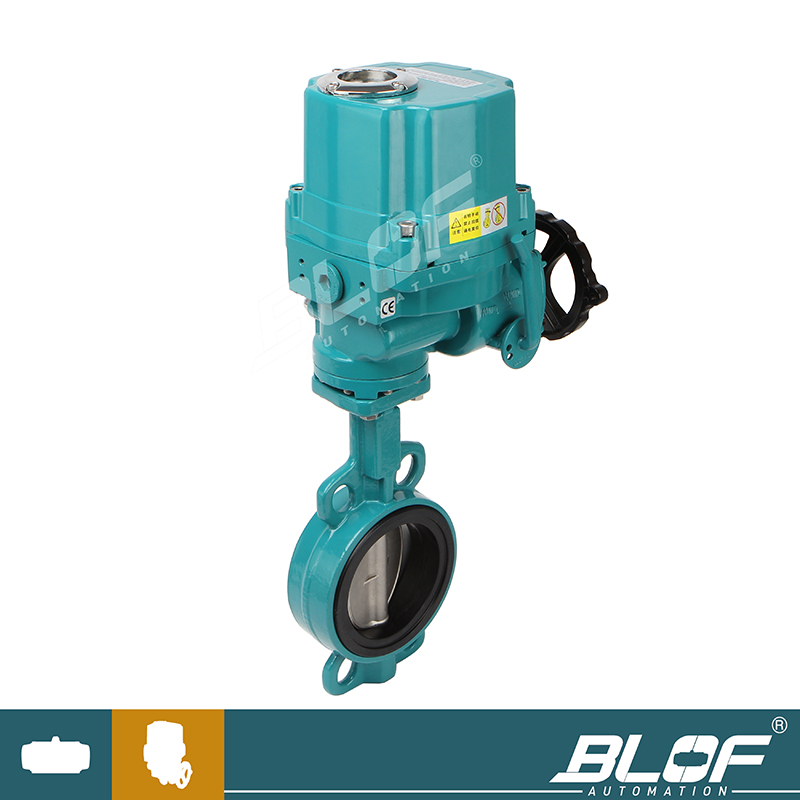

防爆电动软密封对夹蝶阀 设计标准
设计标准 GB/T2238-1989 法兰连接尺寸 GB/T9113.1-2000；GB/T9115.1-2000；JB78 结构长度 GB/T12221-1989 压力试验 GB/T13927-2000；JB/T9092-1999 防爆电动软密封对夹蝶阀 技术参数
公称通径DN(mm) 50～1200 公称压力 PN1.0、1.6MPa 法兰标准 JB/T79、GB/T9113、HG20594-97 连接形式 法兰式、对夹式 阀板形式 垂直板式 流量特性 近似快开型 动作范围 0～90° 泄露量 按GB/T4213-92，为Kv值的10-4 基本误差 ±2.5% 回差 ±2.5% 死区 1% (可调) 可调范围 50:1 配置执行机构 可配BL-TORK、BLU-TORK、BLQ-TORK等系列角行程电动执行机构 控制方式 开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) 防爆电动软密封对夹蝶阀 执行器技术参数
执行器类别 引进型BL-TORK系列执行器参数 引进型BLQ-TORK系列执行器参数 电源电压 标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC 输出力矩 50N·M～2000N·M 50N·M～3000N·M 动作范围 0～90° 0～360° 0～90°、0°～270°可选 动作时间 15秒/30秒/60秒 18S～112S 保护装置 过热保护 内置过热保护、过载保护 环境温度 -30°～60° -20℃～+70℃ 手动操作 同附带手柄操作 机械离合机构，配手轮操作 机械限位 电气、机械二重限位 2个外部调整螺栓 防护等级 IP65 IP65、IP67、可定制IP68 防爆等级 无防爆 ExdⅡ BT4,ExdⅡ CT6 位置测量 可选装开关或电位计 电位计、比例控制单元 驱动电机 8W/E 鼠笼式异步电机 进线接口 PE1/2〞进线线锁 2个 PF 3/4” 壳体材料 铝合金 钢，铝合金，铝青铜，聚碳酸脂 外涂层 干粉，环氧聚酯，具有超强防腐功能 防爆电动软密封对夹蝶阀 零件材料
零件名称 材料 阀体 球墨铸钢、铸钢、合金钢、不锈钢 蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 密封圈 各种橡胶、聚四氟 阀杆 2Cr13、不锈钢 填料 O型圈、柔性石墨 防爆电动软密封对夹蝶阀 性能规范
公称通径DN(mm) DN50～1200 公称压力 PN(MPa) 0.6 1.0 1.6 2.5 试验压力 强度试验 0.9 1.5 2.4 3.75 密封试验 0.66 1.1 1.76 2.75 低压气密试验 0.5～0.7 适用介质 空气、水、污水、蒸气、煤气、油品等 -
