全衬氟蝶阀是用圆盘式启闭件往复回转90度左右来开启、关闭和调节流体通道 的一种阀门。全衬氟蝶阀不仅结构简单、体积小、重量轻、材料耗用省，安装尺寸小，而且驱动力矩小，操作简便、迅速，并且还可同时具有良好的流量调节功能和关闭密封特性，是近十几年来发展最快的阀门品种之一。

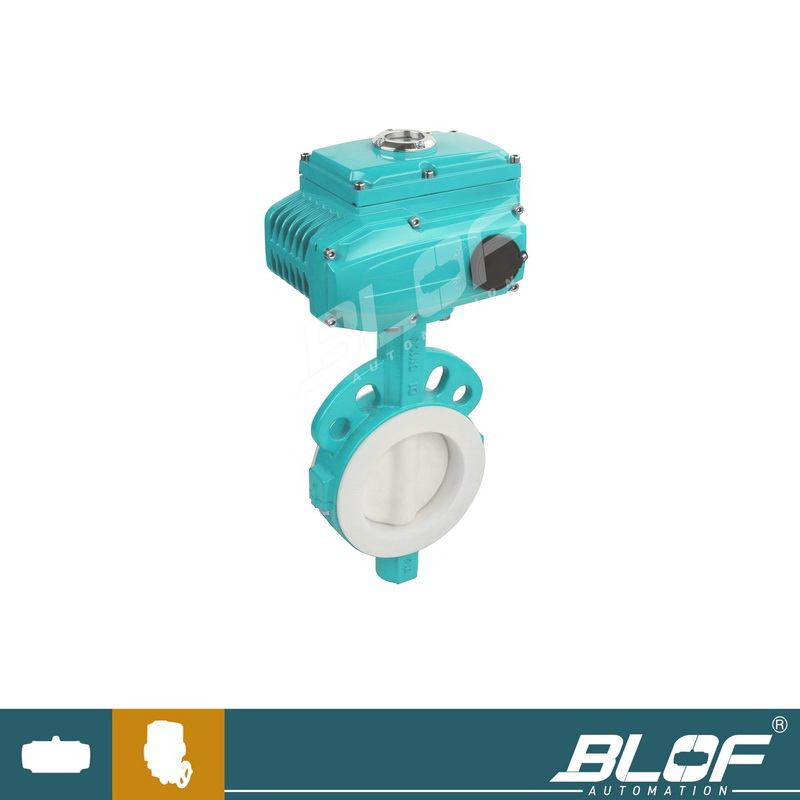

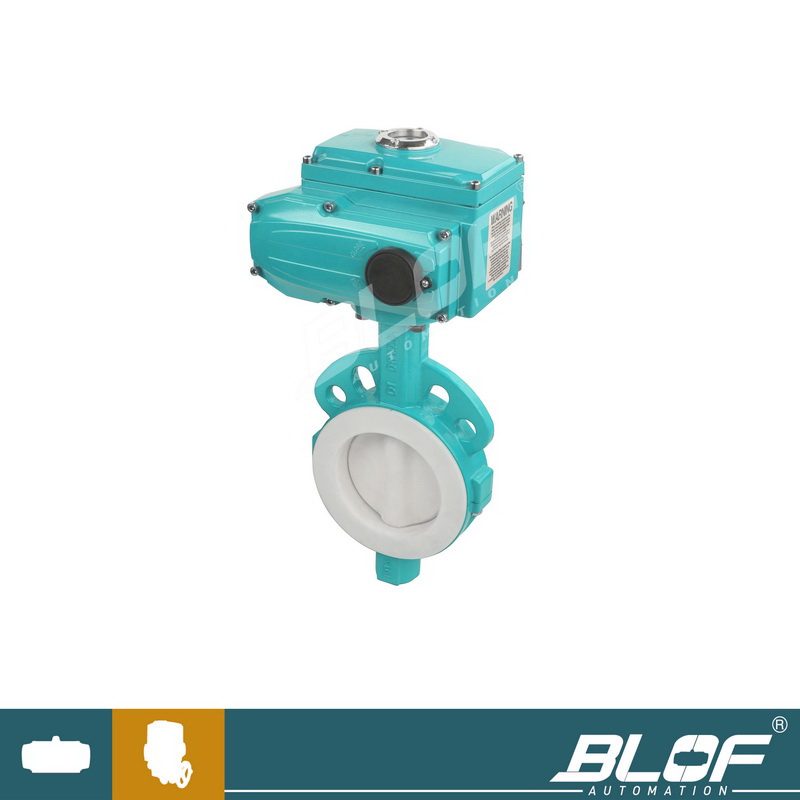

电动全衬氟蝶阀 技术参数
称通经DN(mm) 50～2000 公称压力PN(MPa) 0.6 1.0 1.6 密封试验(MPa) 0.66 1.1 1.76 强度试验(MPa) 0.9 1.5 2.4 适用温度 丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃ 适用介质 水、空气、天然气、油品及弱腐蚀性流体 泄漏率 符合GB/T13927-92标准 驱动方式 电动 配置执行机构 可配BL-TORK、BLU-TORK、BLQ-TORK等系列角行程电动执行机构 控制方式 开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) 电动全衬氟蝶阀 采用标准
设计标准 GB/T2238-1989 法兰连接尺寸 GB/T9113.1-2000;GB/T9115.1-2000;JB78 结构长度 GB/T12221-1989 压力试验 GB/T13927-1992;JB/T9092-1999 电动全衬氟蝶阀 主要技术参数
公称通径 DN（mm） 50～2000 公称压力 PN（MPa） 0.6 1.0 1.6 试验压力 强度试验 0.9 1.5 2.4 密封试验 0.66 1.1 1.76 气密封试验 0.6 0.6 0.6 适用介质 空气、水、污水、蒸气、煤气、油品等。 驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。 电动全衬氟蝶阀 主要零件材质
零件名称 材料 阀体 球墨铸钢、铸钢、合金钢、不锈钢 蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 密封圈 各种橡胶、聚四氟 阀杆 2Cr13、不锈钢 填料 O型圈、柔性石墨O -
