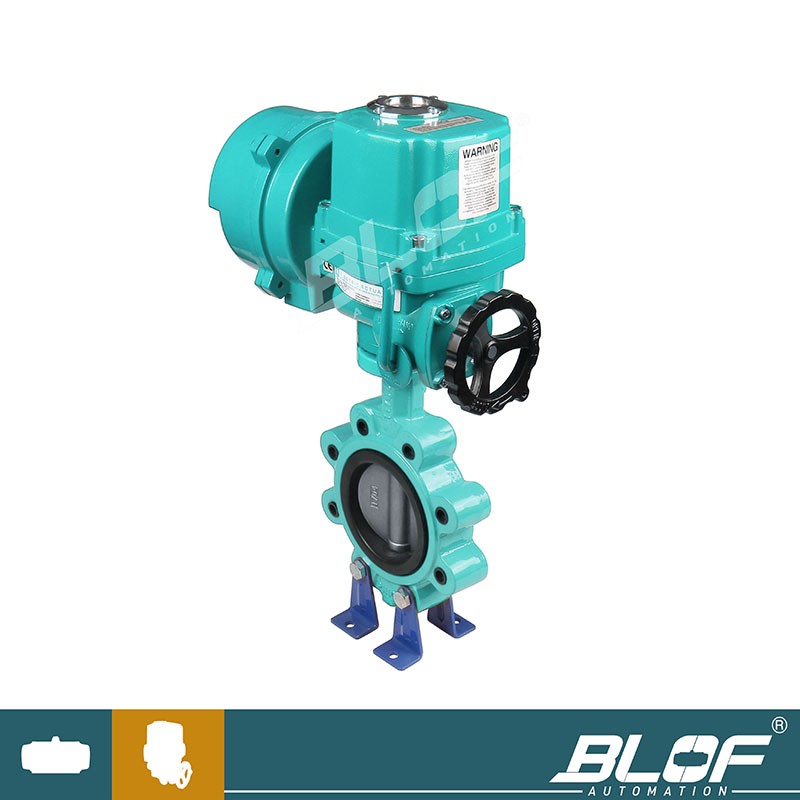

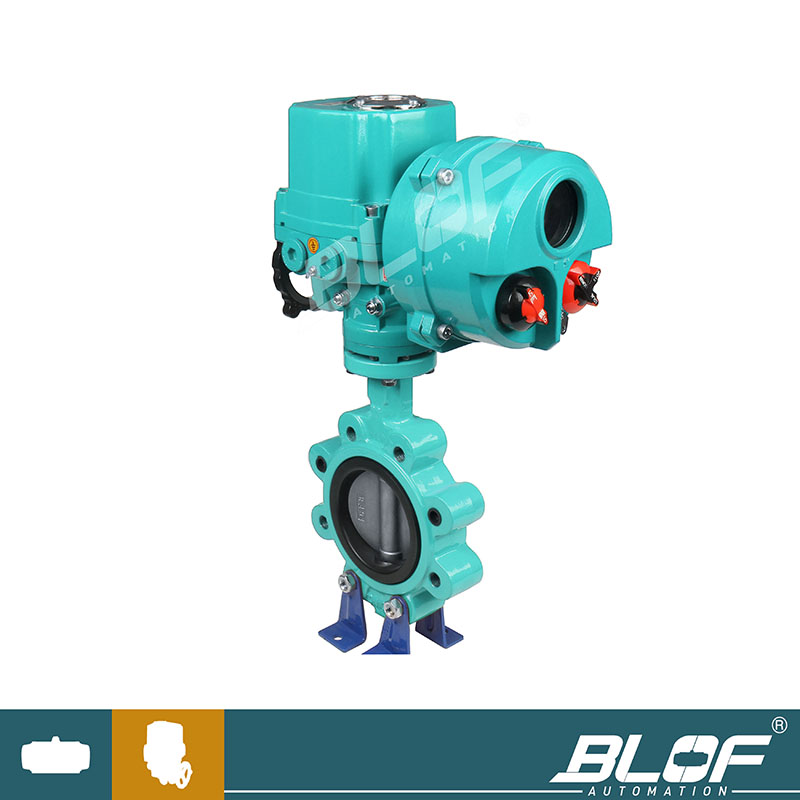

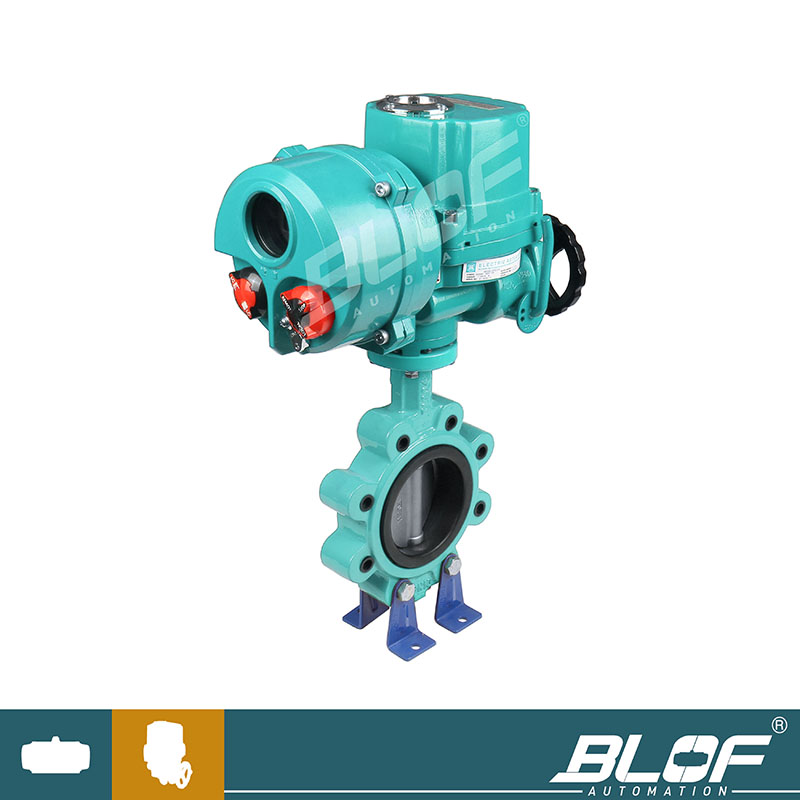

智能一体化防爆电动蝶阀 执行器技术参数
执行器类别 引进型BL-TORK系列执行器参数 引进型BLQ-TORK系列执行器参数 电源电压 标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC 输出力矩 50N·M～2000N·M 50N·M～3000N·M 动作范围 0～90° 0～360° 0～90°、0°～270°可选 动作时间 15秒/30秒/60秒 18S～112S 保护装置 过热保护 内置过热保护、过载保护 环境温度 -30°～60° -20℃～+70℃ 手动操作 同附带手柄操作 机械离合机构，配手轮操作 机械限位 电气、机械二重限位 2个外部调整螺栓 防护等级 IP65 IP65、IP67、可定制IP68 防爆等级 无防爆 ExdⅡ BT4,ExdⅡ CT6 位置测量 可选装开关或电位计 电位计、比例控制单元 驱动电机 8W/E 鼠笼式异步电机 进线接口 PE1/2〞进线线锁 2个 PF 3/4” 壳体材料 铝合金 钢，铝合金，铝青铜，聚碳酸脂 外涂层 干粉，环氧聚酯，具有超强防腐功能 性能规范
公称通径DN50~300 mm 公称压力PN 1.0 1.6 2.5 Mpa 试验压力 壳体 1.5 2.4 3.75 密封 1.1 1.76 2.75 适用温度 -20~+250℃ 适用介质 液体或气体状腐蚀性介质 主要零件材料Main Parts & Materials
说明 材料 1 阀体 A216WCB、A352LCB、A351 CF8、A351 CF3、A351 CF8M、A351 CF3M 2 嵌件 A216WCB、A352LCB、A351 CF8、A351 CF3、A351 CF8M、A351 CF3M 3 蝶板 A216WCB、A352LCB、A351 CF8、A351 CF3、A351 CF8M、A351 CF3M 4 轴 A182F6、A182F304、A182F316、A182 F304U A182F316L 5* 阀座 聚四氟乙烯（PTFE)、对位聚笨（PPL) 6 轴承 A351 CF8、A351 CF3、A351 CF8M 7 隔坏 CF8、CF8M、304 8* 轴密封 聚四氟乙烯（PTFE)、对位聚笨（PPL) 9 压环 CF8、CF8M. 304 10 压板 CF8、CF8M、304 13 蝶板销子 CF8、CF8M、304 14 螺柱 304 15 螺母 304 29 指针(只对方头） 41 上轴承隔环 CF8、CF8M、304 47* 紧定环 CF8、CF8M、304 64 止推轴承 A351 CF8、A351 CF3、A351 CF8M 产品执行标准
设计与制造符合GB12238-89
试验符合GB-T13927-92
法兰连接符合GB115.9-88
结构长度符合GB12221-89-
